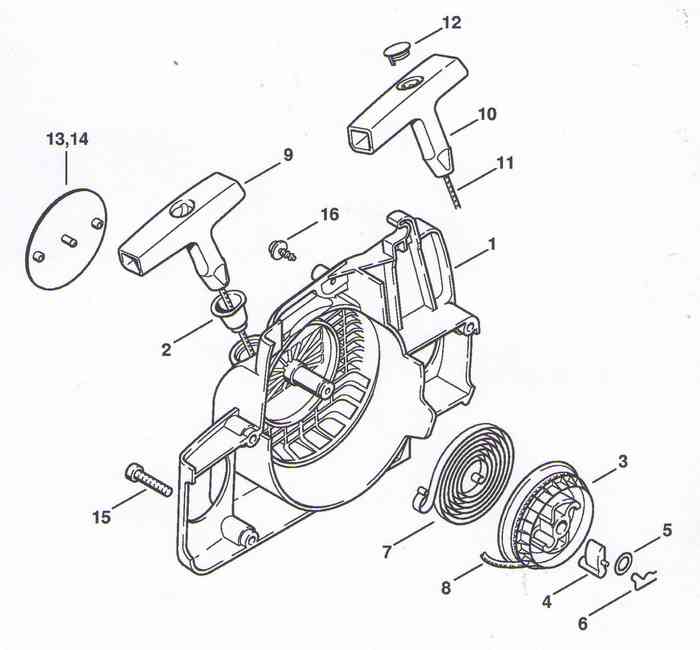

Иллюстрация «D» Пусковое устройство MS 180

№ Код артикула Найменование
1130 080 2100 Корпус вентилятора с пусковым устройством (1,2,5) 1-9, 13, 14
1130 080 2105 Корпус вентилятора с пусковым устройством (3,4,6) 1-7, 10-12, 14
1 1130 080 1800 Корпус вентилятора (1-6) 2, 13, 14
2 1110 084 9102 Втулка (1-6)
3 1123 195 0400 Тросиковый шкив (1-6)
4 1125 195 7200 Защёлка (1-6)
5 0000 958 0923 Шайба (1-6)
6 1118 195 3500 Пружина (1-6)
7 1129 190 0601 Возвратная пружина (1-6)
8 0000 195 8200 Пусковой тросик, диам. 3х800 мм (1-6)
9 1121 195 3400 Рукоятка (1,2,5)
10 0000 190 3402 Рукоятка ElastoStart, диам. 3мм (3,4,6) 11, 12
11 0000 195 8200 Пусковой тросик, диам. 3х800мм (3,4,6)
12 0000 195 7001 Колпачок (3,4,6)
13 1130 967 1505 Фирменная табличка MS 180 (1,2)
14 1130 967 1506 Фирменная табличка MS 180 С (3-6)
15 9075 478 4155 Винт с цилиндрической головкой IS-D5 x 24 (1-6)
16 9104 003 8733 Винт с цилендрической головкой P4x16 (1-6)
