Посещение автосервиса иногда связано у далёких от техники автовладельцев с проведением операций, название и суть которых остаётся им непонятна. Замена сайлентблоков – одна из таких операций, причем убедиться в её необходимости в условиях сервисной станции часто не составляет труда, а своевременность замены – важный фактор нормальной работы ходовой системы автомобиля.
Что такое сайлентблок, для чего он нужен, как устроен и работает? Какие бывают сайлентблоки, как диагностировать их состояние и определять необходимость замены? Ответы на эти и другие вопросы помогут автолюбителям принимать правильные решения по замене этого важного элемента ходовой системы автомобиля.
Также рекомендуем посмотреть видео в конце этой статьи, в котором вы найдете практические советы по самостоятельной диагностике и замене сайлентблоков своими руками.
Для чего нужны сайлентблоки в автомобиле?
При движении автомобиля воздействия от неровностей дороги через колёса и ходовую систему машины передаются на кузов и далее на водителя и пассажиров. Сложная система связей, начиная от контакта с дорожным покрытием колеса и заканчивая сиденьями салона, проектируется инженерами так, чтобы обеспечить максимальный комфорт тем, кто в машине находится. Иными словами, максимально сгладить и вывести из неприятного для организма человека частотного диапазона ударные и вибрационные нагрузки и шумы.
В для решения этих задач и служат сайлентблоки – устройства, позволяющие в связях между деталями ходовой системы автомобиля гасить ударные и вибрационные нагрузки и снижать уровень шума.
Последнее обстоятельство связано с тем, что в обычном резьбовом соединении деталей, подверженных различным нагрузкам (сжатие-растяжение, изгиб, кручение, сдвиг) неизбежно в сочленении возникает трение и как следствие скрип металла по металлу и шумы от ударных воздействий. А поскольку металл – прекрасный проводник звуковых колебаний, эти шумы передаются на кузов, значит и в салон автомобиля.
Именно с тем, что деталь гасит шумы связано название (silent дословно с английского – «тишина»).
Но сайлентблок выполняет ещё одну важную задачу: гибкая связь в соединении позволяет снизить требования к точности посадки детали, а, значит, ощутимо удешевить её изготовление, что важно с экономической точки зрения.
Конструктивные особенности сайлентблоков

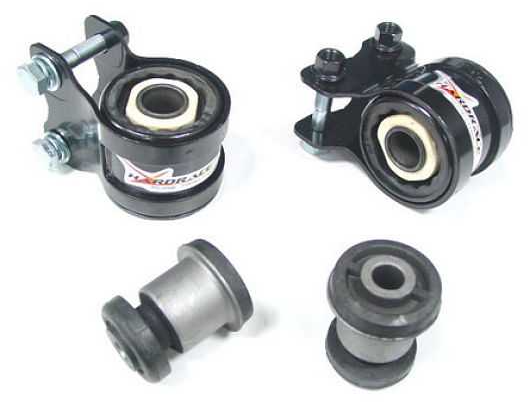

Что же представляет собой сайлентблок? Классическое определение этого конструктивного элемента – резинометаллический шарнир, выполненный, как правило, в виде двух металлических втулок, вставленных концентрически одна в другую с резиновым или полиуретановым наполнителем между ними.
По месту установки сайлентблоки разделяются на три группы:
- Передняя подвеска (с преобладанием деформаций кручения): крепление амортизаторов, стабилизаторов, рычагов;
- Задняя подвеска (также преобладают деформации кручения): амортизаторы, стабилизаторы, элементы крепления задней балки;
- Упругие элементы крепления двигателя и коробки передач (преобладание деформаций сжатия и изгиба – использование в качестве виброизоляторов).
Схематично примеры установки сайлентблоков в различных местах автомобиля представлены на следующем рисунке:
Конечно, конкретные размеры и дополнительные элементы конструкции (например, буртики) сайлентблоков, их количество и конкретные места установки определяются конструкцией ходовой системы автомобиля, но принцип работы и основной конструктив одинаковы.
В процессе работы упругий элемент сайлентблока испытывает высокие циклические нагрузки и поэтому требования к материалу также достаточно жёсткие: как правило, это эластомеры на основе натурального каучука. В качестве упругого элемента используются также современные материалы: полиуретан и полиуретан с добавками натурального каучука.
Полиуретановые сайлентблоки несколько жёстче резиновых, но при этом они существенно (в 4 – 5 раз) долговечнее (и дороже).
Основные неисправности сайлентблоков и способы их диагностики
сайлентблоки – достаточно надёжные детали. Их средневзвешенный ресурс при полном соблюдении технологии изготовления и нормативных нагрузках на автомобиль (а проще говоря, при езде по хорошим дорогам) оценивается более чем в 100 тысяч километров пробега (некоторые эксперты называют цифру 200 тысяч километров).
Однако, с учётом качества российских дорог, автопроизводители рекомендуют проводить осмотр состояния сайлентблоков каждые 50 тысяч километров пробега. Если же появляются внешние признаки выхода из строя этой детали, ходовую систему необходимо осмотреть раньше.
Основные внешние признаки неисправности сайлентблоков:
- ухудшилась управляемость автомобиля: реакция на поворот рулевого колеса происходит с задержкой (в терминологии опытных водителей руль стал «ватным»);
- в отсутствие явных причин нарушаются параметры развала-схождения. Дело в том, что при разрыве сайлентблока рычаги «уходят» из нормального положения. Как следствие начинается неравномерный износ шин;
- автомобиль плохо держит дорогу: виляет и раскачивается – это потеря курсовой устойчивости;
- появление в районе колёс посторонних шумов: скрипов и стуков.
При появлении этих признаков с осмотром сайлентблоков медлить не следует. Для самостоятельного осмотра потребуется подъёмник или гаражная яма.
Детали ходовой системы должны быть очищены от грязи и хорошо освещены.
Обследуют сайлентблоки на предмет трещин, расслоений и разрывов резины или полиуретана, а также люфтов, которых быть не должно. Если дефекты обнаружены, то в подавляющем большинстве случаев требуется полная замена деталей (есть, вообще говоря, и ремонтируемые сайлентблоки, но встречаются они редко).
Альтернатива замене – не только потеря управляемости автомобиля, но и последующий дорогостоящий ремонт с заменой, например, рычагов передней подвески из-за разрушения посадочных мест.
Особенности замены сайлентблоков
Процедуру замены сайлентблоков нельзя отнести к сложным техническим операциям, но, как и в других операциях по техническому обслуживанию и ремонту автомобилей, здесь есть свои особенности. Прежде всего, это касается специального инструмента, потому что операция замены связана с выпрессовкой вышедших из строя деталей и последующей их запрессовкой.
Работы удобнее всего производить на подъемнике. Использовать сервисный подъёмник технологично ещё и потому, что при замене, например, сайлентблоков рычагов передней подвески требуются операции снятия-установки рычагов, следовательно, последующая регулировка углов развала-схождения на сервисном оборудовании.
Следующий принципиально важный момент – то, что в технике называют предварительным напряженно-деформированным состоянием. Дело в том, что нормальное состояние фиксации сайлентблоков – автомобиль, находящийся на горизонтальной площадке с опорой на все колеса (нагрузка подвески под тяжестью автомобиля).
На подъёмнике подвеска разгружается и фиксировать в таком состоянии сайлентблок неправильно, потому что в нормальном положении в нём возникнет предварительная нагрузка, которая ускорит выход детали из строя.
Обычно сайлентблоки рекомендуют менять парно с двух сторон. Такая рекомендация может рассматриваться как желательная, но не обязательная. А вот замена сайлентблоков, например, рычага передней подвески с одной стороны обязательно должна быть парной.
